YH-3800 Home 홈 > 제품소개 > YH-3800
YH-3800
사양 (SPECIFICATION)
INDEX SPECIFICATION
Warping width (정경폭) 85"~150" (주문사양 별도)
Drum circumfernce (드럼원주) 2513mm, 3140mm
Drum r.p.m (드럼회전수) Max. 250
Warper yarn speed (정경 사속) Max. 800m/min
Warper max. tension (정경 최대장력) Max. 100kg
Reed feeding extent (송출범위) 0.001~9.999mm
Warper main motor (정경기 메인모터) 18.5kw (AC-Vevtor Inverter)
Beam diameter (빔 직경) Ø800, Ø1,000(Option), Ø1,250(Option)
Beaming yarn speed (비밍 사속) Max. 300m/min
Beaming max. tension (비밍 최대장력) 990kg
Taper tension (구배장력) 0~-50kg
Beaming main motor (비밍 메인모터) 30kw (AC-Vevtor Inverter)
Beam doffer (빔 탈착장치) Hydraulic cylinder (유압실린더)

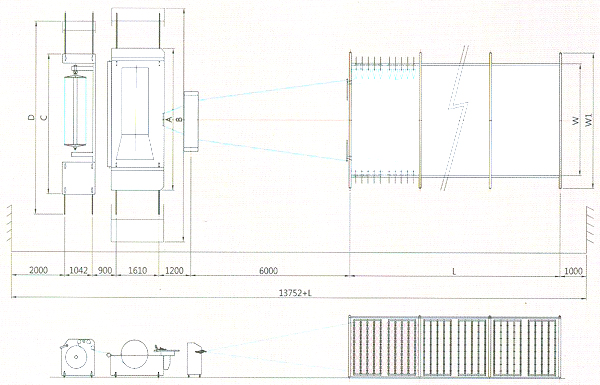

주요치수 (MAIN DIMENSIONS)
Dimensions
SECTIONAL WARPER
SIZE A B C D
85" 5395 8800 5340 7300
90" 5520 9000 5467 7550
100" 6030 9850 6480 8810
110" 6280 10100 6730 9060
130" 6540 10360 7240 9570
140" 7045 10865 7495 9825
150" 7300 11120 7750 10080
TURN TABLE CREEL (P230, 8steps)
PEGS W W1 L
400 4415 4500 6100
480 4415 4500 7320
560 4415 4500 8540
640 4415 4500 9760
TURN TABLE CREEL (P230, 10steps)
1200 4415 4500 14640
1400 4415 4500 17080
※ 본 사양은 품질향상을 위해 예고없이 변경될 수 있습니다.
