YH-1800 Home 홈 > 제품소개 > YH-1800

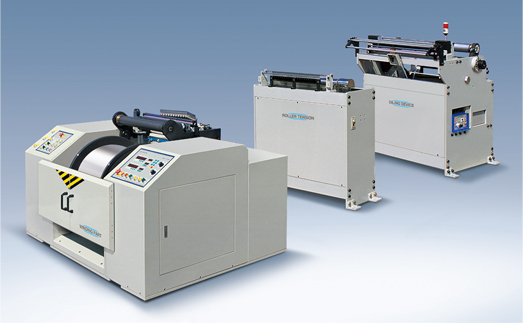

YH-1800
DIRECT WARPING SYSTEM
대한민국 섬유사와 함께 걸어온 전통의 (주)영흥기계가 반세기 축적된 기술력으로 설계, 제작하여 탄생시킨 최첨단 컴퓨터 기술의 YH-1800 TYPE 직접 정경기는 모든 종류의 실을 완벽하게 정경할 수 있으며, 효율성·생산성을 증가시키며, 고객의 요구에 적합한 최상의 품질을 보장합니다.
DIRECT WARPING SYSTEM
TRICOT & RASCHEL WARPING MACHINE
제어부
제어부
- 기계의 좌, 우에 조작반이 있으며, 후면에 주 판넬이 부착됨
권취부
권취부
- 빔 리프팅장치: AC모터 구동 방식으로 빔 직경의 선택에 따라 자동 상승되는 장치
- 빔 도핑장치: AC모터 구동 방식으로 중앙부에 위치되는 장치
- 빔 구동장치: AC모터에 의해 구동되며 인버터로 제어되는 장치
- 프론터로라: 전자 브레이크가 부착되어 급정지 할수 있음
- 테이핑 장치: 빔 작업의 종료시 테이프를 부착할 때 사용
- 리드 장치: 모터에 의해 좌, 우 빔폭과 트래버스의 량과 속도를 조정할 수 있는 장치
- 정전기 제거장치: 리드부와 프론터 로라 사이에 설치됨
오일링부
오일링부
- 오일링롤러: 속도조절 모터에 의해 속도의 조절이 가능하며, 필요에 따라 로라 상승하강이 용이함
- 오일링펌프: 센서에 의해 오일의 수위가 자동으로 조절되며 오일펌프에 의해 보조탱크에 오일이 자동 공급됨
- 사 고정장치: 사의 흔들림을 방지하며 리드가 설치됨
롤러텐션부
롤러텐션부
- 장력제어장치: 파우더 브레이크에 의해 제어되는 2개의 로라가 부착되어 있으며, 장력의 범위에 따라 로라의 각도 조절이 가능
- 측정로라: 엔코더에 의해 사장을 측정하며 정지시 전자 브레이크에 의해 급정지됨
- 모우 탐지기: 고속에서도 정확하게 모우를 감지할 수 있음
- 장력 측정부: 로드셀에 의한 사의 장력을 정확하게 측정함
- 정전기 제거장치: 사 고정장치 뒷부분과 측정로라 앞부분에 부착됨
- 사 고정장치: 사의 흔들림을 방지하며 리드가 설치 됨
- 제어부: 모우 탐지기, 로드셀, 파우더 조절부 내장
