YH-108 Home 홈 > 제품소개 > YH-108

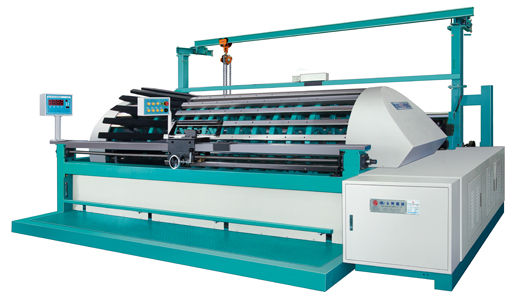

YH-108
SECTIONAL WARPER
I.S.O 9001(품질경영시스템) 인증과 INNO-BIZ(기술혁신형중소기업)획득으로 세계와 함께 경쟁해 나가는 전통의 영흥이 탄생시킨 YH-108 Type 부분 정경기는 일체형 타입으로 귀사에 또다른 만족을 드릴 것 입니다.
SECTIONAL WARPER
정경테이블 및 간격장치
실의 종류, 굵기에 상관없이 다양한 정경작업을 보장하기 위하여 테이블 롤러와 드럼의 거리를 일정한간격을 만들어 주면서 생산제품의 텐션 유리를 시켜주는 장치이다.
SECTIONAL WARPER
비밍 안전장치
전자센서에 의한 1차 안정장치와 2차 리미트에 의한 파이프 봉의 안전장치로 되어있다.

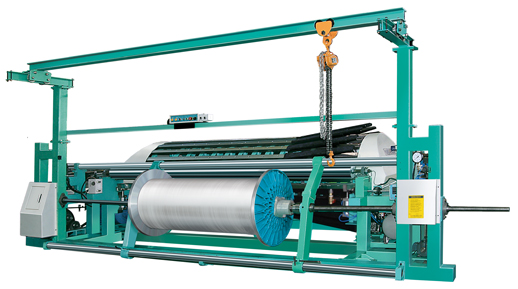

비밍 권취부
빔 직경 800~1000mm 까지 작업가능하며, 인버터 제어장치로 작업하여 효율성을 극대화 하였으며 빔 탈, 착 방법은 소형 호이스트를 채택하였다.
리드송출부
리드송출부
무단변속기를 사용하여 0.3~1.2까지 원하는 데이터 만큼 송출할 수 있다.
오일링 & 왁싱장치송출부
오일링 & 왁싱장치송출부
1. 에어실린더에 의해 오일 스텐함이 상,하 위치 조절이 가능하다.
2. 스피드 콘트롤 모터에 의한 제어로 롤러의 속도 및 오일링 조절이 가능하다.
3. 스텐함 내에 양쪽 2줄(2Kw)의 히터 부착으로 왁싱작업이 용이하다.
Feature
1. 원사의 종류 및 직기의 종류에 관계없이 푀상의 경사를 준비할 수 있다.
2. 정경기와 비밍기의 일체형 타입으로 비밍작업이 편리하다.
3. 화섬용 정경작업에 용이하며, 면 정경 및 다양한 아이템 정경에 사용할 수 있다.
CREEL
회전크릴
회전크릴
자동 휠라 장치가 부착되어 사절시 자동으로 정경기가 정지되고 사절된 부분의 표시등이 켜지므로 사절된 부분을 즉시 찾을 수 있고, 크릴 스탠드에 정경기의 가종 및 정지가 가능한 운전 스위치를 설치하여 작업 능률의 향상을 기하였으며 특히 크릴 스탠드에 스핀들이 양쪽으로 부착되어 있어 크릴 교환 시간을 단축할 수 있습니다.
수평크릴
수평크릴
크릴 좌, 우측 변사 부위에 실의 장력 편차를 없애기 위해 설계, 제작된 크릴은 정경기 중심에서 크릴의 중심까지 거리가 크릴 좌, 우큭에서도 일치되므로 장력의 편차를 최소화할 수 있고 사절시 드럼이 자동으로 정지할 수 있도록 자동 휠라 장치가 부착되어 있으며 사절된 실의 위치 파악을 위해 크릴 제어부에 사절된 부분의 표시등이 켜집니다.
특히, 크릴 스탠드에 정경기의 가동 및 정지가 가능한 스위치를 설치하여 작업 능률의 향상을 기하였습니다.
